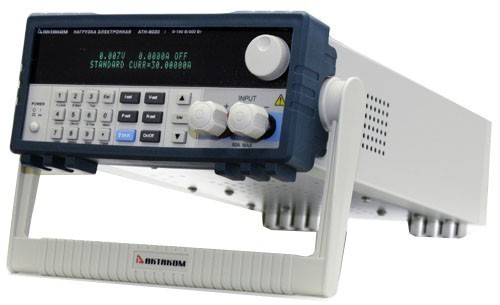

АТН-8036 — электронная нагрузка

АТН-8036 — электронная нагрузка
Артикул: 414062
Модель: АТН-8036
Гарантия: 14 месяцев
Госреестр РФ: 50595-12
Поверка приобретается отдельно: 13800 Р
Бренд: АКТАКОМ
Цена по запросу
Запросить цену
Добавить к сравнению

Функции электронной нагрузки АТН-8036:

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 15 А, мощность поглощения до 300 Вт.

Особенности электронной нагрузки АТН-8036:

  • ВФД-дисплей;
  • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW;
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
  • Функция "мягкого" запуска;
  • Тестирование батарей;
  • Тестирование светодиодов;
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
  • Поддержка внешнего запуска;
  • Компенсация падения напряжения;
  • Работа по спискам;
  • Автоматическое тестирование;
  • Управление по USB / RS-232.

Технические характеристики электронной нагрузки АТН-8036:

Параметр Значение
Входные параметры
Мощность 300 Вт
Ток 0...15 A
Напряжение 0...500 В
CC режим
Диапазон 0...3 A 0...30 A
Разрешение 0,1 мA 1 мA
Точность 0.03%уст.знач.+0.05%диап. 0.03%уст.знач.+0.05%диап.
CV режим
Диапазон 0.1...19.999 В 0.1...500 В
Разрешение 1 мВ 10 мВ
Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.02%диап.
CR режим
Диапазон 0.3...10 кОм 0.3...5 кОм
Разрешение 16 бит 16 бит
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
CW режим
Диапазон 0...300 Вт 0...300 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Измерение напряжения
Напряжение 0...19.999 В 0...500 В
Разрешение 1 мВ 10 мВ
Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.05%диап.
Измерение тока
Ток 0...3 A 0..30 A
Разрешение 0.01 мА 0,1 мA
Точность 0.03%уст.знач.+0.05%диап. 0.03%уст.знач.+0.08%диап.
Измерение мощности
Мощность 100 Вт 300 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Тестирование батарей
Напряжение батареи 0.1...150 В
Макс. измеряемая емкость 999 Ач
Разрешение 0.1 мА
Временной диапазон 1 с- 16 ч.
Динамическое тестирование
Работа по спискам переключение: 0...25 кГц; 2.5 A/мкс
T1&T2 60 мкс-999 с.
Точность ±(15% смещение+10% диап.)
"Мягкий" запуск
Время 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс, 500 мс, 1000 мс
Точность ±(15% смещение+10% диап.)
Короткое замыкание
Ток (CC) 3.3 A 18 A
Напряжение (CV) 0 В
Сопротивление (CR) 200 мОм
Общие характеристики
Размеры, Ш x В x Д 108 x 214 x 365 мм
Масса 3.5 кг

Комплект поставки АТН-8036

№ Наименование Количество
1. Электронная программируемая нагрузка АТН-8036 1
2. Кабель питания 1
3. Руководство по эксплуатации 1
